Detaljer

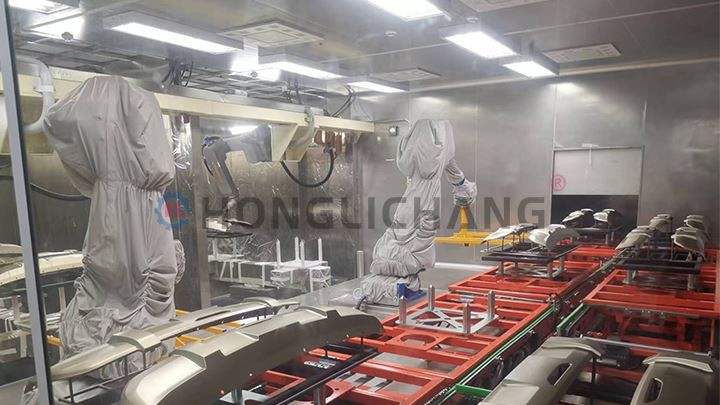

Automatisk robotapplikation avsedd för plastdelar med primerlackbox, baslacklackbox, klarlacklackbox.

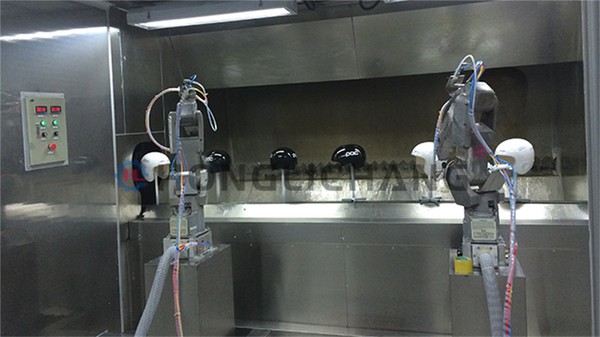

Där majoriteten av de små delarna målas med robotar med hjälp av spindeljiggen.
Där de större delarna målas med Electrostatic Bell appliceringsutrustning.
Funktion och fördel
Fönster längs monterns långsidor med säkerhetsglas. Glaspanelerna rymmer de externt monterade armaturerna och ger god överblick över målningsprocessen från utsidan av montern.
Målarbåset ska ha dubbla samlingsrör med tilluft från Air Supply Unit (ASU) som matas in i toppen av snabb samlingsrör via grenkanaler med motoriserade motsatta bladdämpare. Dessa spjäll styrs från monterns kontrollpanel. Luftflödet in i det nedre samlingsröret styrs också med manuella spjäll som ställs in under driftsättning för att ge ett enhetligt neddrag i båset.
Takfilter är försett med färgboxens fulla längd och bredd.
Golvet i Paint Spray Booth består av rivna paneler med säkert stöd, lätt att rengöra. Lämpligt dimensionerade golvstödsbalkar är placerade för framtida robotinstallation och filtrets takhöjd är tillräckligt hög för att rymma robotens dimensioner och rörelser.
Specifikationer
Extrakt ska ske via en våt golvskrubber i rostfritt stål, som kan uppnå en färgkoncentration i avgasstapeln på under 3 mg/Nm3 under produktionsförhållanden. En centrifugal frånluftsfläkt placerad på bottenvåningen för att ha epoxifärg, antignistring och enkel åtkomst för rengöring invändigt. Utmatningsstapel av galvaniserad plåt genom taket till atmosfären. Stapeln ska vara komplett med inslagsplåt, soakerplåt, kjol och rostfri stålkabel för fastsättning.
Belysning: 4 Rör lysrör för att ge 1000 LUX på 1 m över montergolvet. Armaturerna är lättillgängliga och gångjärnsförsedda med kedja för att hålla öppet läge för byte av rör eller reparation.
Åtkomstdörrar: 1 st dörrar med aluminiumram med glasade paneler och dörrstängare, och 1 kick-out panel.
Användningsområden
Interiördelar:
· Panel Instrument Cluster Finish, CTR
· Panelinstrument CSTR Finish, CTR NO.2
·Plåtinstrument LWR, LH och RH
·Panel INSTR CSTR Finish, CTR
·Panel Sub ASSY INSTR CSTR FIN, LWR CTR
· Garnering, Defroster Munstycke No.1
· Garnering konsollådficka
Exteriör delar:
· Handtagsdörr utanför. RH och LH
·Omslag, Fr. Dörr utanför handtag, höger och vänster [med nyckelhål]
·Omslag, Fr. Dörr utvändigt handtag höger och vänster
·Kåpa RR Dörr Ytterhandtag, LH och RH
·Täck strålkastare, LH och RH
Honglichang Servera
Hela beläggningsanläggningen inklusive: transportör, färgspraybox, skivspelare, sprayrobot, överföringsrobot, färgblandningssystem, förbehandlingssystem, IR UV-ugn, kanaler, AHU, VOC-behandling, nollvattenutsläppsanläggning, renrum, etc; Installation, felsökning, utbildning, programmering m.m.
Certifikat
- National High-Tech Enterprise: Ledare inom innovativa beläggningssystem för fordon.
- ISO 9001 Quality Management: Konsekvent PP ABS-spraymålning av högsta-kvalitet.
- ISO 14001 Miljöledning: Miljövänliga-bildelars lackeringslösningar.
- ISO 45001 Occupational Health: Säker drift för varje bilbeläggningslinje.
- Tre nationella uppfinningspatent: banbrytande- PP ABS spraymålningsteknik.
- Sju mjukvaruupphovsrätter: Smart automation för exakt bilpolymerbeläggning.
- 57 Utility Model Patent: Praktiska innovationer för effektivitet i bilbeläggning.
- Allmänna entreprenadkvalifikationer: Expertis inom maskin- och miljöteknik.
FAQ
F: Hur garanterar du våra kvalitetsstandarder?
S: Vi skiktar i kvalitet: offline robotprogrammering optimerar sprutvägarna först, SCADA loggar varje parameter (full spårbarhet), och vi kan lägga till automatiska synkontroller för 100 % ytinspektion. En kund matchade deras OEM:s strikta standarder vid första försöket.
F: Hur snabbt kan du starta en lackeringsverkstad för bildelar?
S: 3-6 månader med moduldelar.
F: Fungerar det för EV-produktionslinjer?
S: Japp, den är perfekt för elbilsdelar som BYD:s, med miljövänlig-beläggning.
F: Hur mycket underhåll behövs?
S: Dagliga radering-, kvartalsvisa kontroller. Driftstoppet är under 2 % med vårt stöd.
F: Kan det passa i en liten fabrik?
A: Absolut. Vi designar kompakta layouter-även på flera-nivåer (mezzanin) för att spara golvyta. Vår 3D-simulering låter dig se layouten först, så vi maximerar produktionen per kvadratmeter. En Guangzhou-klient med trångt utrymme kör nu 2 linjer där de brukade passa 1.
F: Är det här ett helt obemannat fabrikssystem "tänds-släckt"?
S: Även om systemet är mycket automatiserat för minimal övervakning, är systemet konstruerat för operativ excellens med strategisk mänsklig tillsyn. Uppgifter som fixturladdning, slutlig kvalitetsrevision och systemövervakning är avgörande för att säkerställa ultimat tillförlitlighet och kvalitet, vilket skapar en perfekt synergi mellan automatisering och mänsklig skicklighet.
Förstärk din produktion med en smart målarlinje som fungerar. Kontakta Honglichang för en skräddarsydd lösning och en kostnadsfri konsultation. Låt oss prata!
